컨베이어 풀리 부품

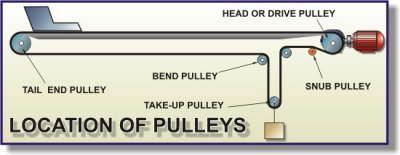

컨베이어 풀리는 컨베이어 구조를 통해 벨트를지지하고 편향시키기 위해 컨베이어에 사용됩니다. 컨베이어 풀리는 또한 컨베이어 벨트가 컨베이어 아이들러를 따라 실제 (주행)하도록 훈련 될 수있는 메커니즘을 제공합니다. 일반적으로, 풀리는 컨베이어 구조물의 단부 및 권취 장치에 위치한다. 풀리는 구동력을 컨베이어 벨트로 전달하는 데 사용되며 컨베이어에서 동적 벨트 인장력을받습니다.

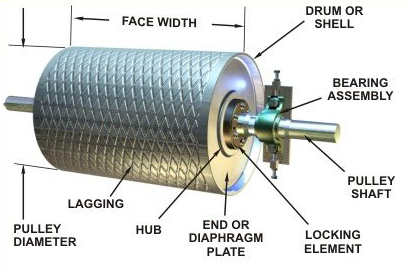

컨베이어 풀리 구성 요소 :

드럼 또는 셸 : 드럼은 벨트와 직접 접촉하는 도르래 부분입니다. 쉘은 강판 또는 중공 스틸 튜빙으로 제작됩니다.

다이어프램 플레이트 : 도르래 또는 다이어프램은 두꺼운 스틸 플레이트로 제작되고 각 끝에서 쉘로 용접되어 드럼을 강화하는 원형 디스크입니다.

엔드 플레이트는 풀리 샤프트와 풀리 잠금 요소 용 허브를 수용 할 수 있도록 중앙에 구멍이 뚫려 있습니다.

샤프트 : 샤프트는 벨트 및 / 또는 구동 장치로부터 가해지는 모든 힘을 최소한으로 편향 시키도록 설계되었습니다.   샤프트는 잠금 요소를 통해 엔드 디스크의 허브에 위치하여 고정됩니다. 그 샤프트 T 따라서 풀리 샤프트 종종 강화된다.

고정 요소 : 샤프트 및 풀리 허브에 고정되는 고정밀 제품입니다. 잠금 요소는 풀리를 엔드 플레이트를 통해 샤프트에 단단히 부착합니다.

허브 : 허브는 엔드 플레이트에 용접 된 가공되고 가공 된 하우징입니다.

지연 : 드라이브 풀리를 통해 전달 될 수있는 토크를 향상시키기 위해 컨베이어 벨트와 풀리 사이의 마찰을 개선하는 것이 때때로 필요하거나 바람직합니다.   도르래에 대한 향상된 견인력은 벨트 훈련에도 도움이됩니다.   이 경우 도르래 드럼 표면은 고무 처리 된 물질로 뒤덮이거나 덮여 있습니다.

베어링:   컨베이어 풀리에 사용되는 베어링은 일반적으로 방사형 및 축 방향 하중지지 특성을 위해 선택된 구형 롤러 베어링입니다.   베어링은 레이스 웨이에 대해 자체 정렬되어있어 샤프트와 플 런머 블록에 비해 베어링이 어느 정도 "오정렬"될 수 있습니다. 실용적인 측면에서 이는 풀리지지 구조의 약간의 오정렬뿐만 아니라 하중이 가해진 상태에서 샤프트의 굽힘이 베어링에 의해 수용 될 수 있음을 의미합니다.

신청:

구형 롤러 베어링은 진동 스크린과 같은 극한의 까다로운 어플리케이션에 적합한 대형 롤러 및 케이지에서 사용할 수 있습니다. 마이닝 컨베이어 기계 및 광업 대량 컨베이어 풀리. 이러한 종류의 공격적인 작동 환경에서 구형 롤러 베어링은 수용 가능한 서비스 수명을 제공하는 유일한 유형입니다. 일반적으로 다른 베어링 유형보다 수명이 길다.

주요 모델 :

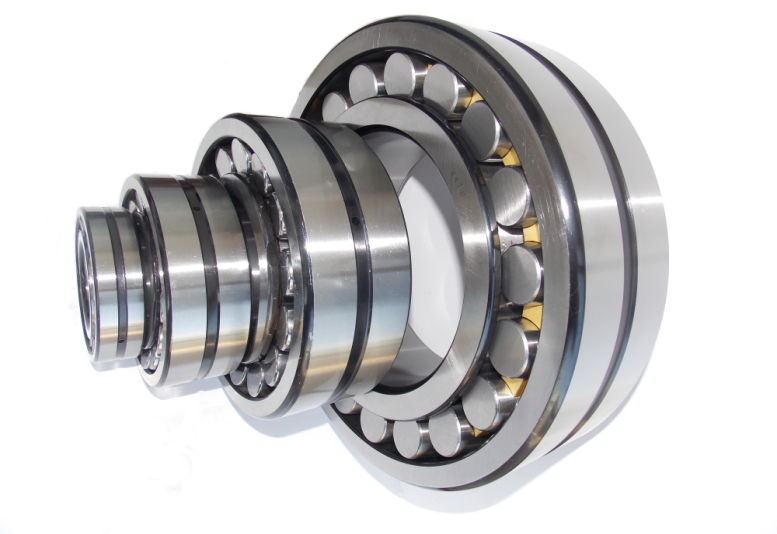

구면 롤러 베어링

시리즈 222 .., 223 .., 230 .., 231 .., 232 .., 239 .. 240 .., 241 .., CA / CC / W33

첫 번째 클래스가되고, 최고의 품질을, 사용자 만족을 위해, 고객 안심을 보장하기 위해, 우리의 기업 목적입니다. 환영 베어링 딜러 및 컨베이어 아이들러 제조 업체는 전 세계에서 연락하고 우리의 파트너가됩니다.
