대량 재료 취급 컨베이어 아이들러 롤러 구성 요소

지불 유형:	L/C,T/T,Paypal,Western Union
Incoterm:	FOB,CFR,CIF,EXW
최소 주문량:	1 Piece/Pieces
배송 시간:	7 일

지금 채팅

기본 정보

모형: TD75 DTII

Model Number: TD75 DTII

Seal: Labyrinth Seal

Standard: Shandong,China

Roller Material: Seamless Roller Pipe,welded Roller Pipe

Roller Bearing: Ball Bearing 6204,6205,6305,6306,6307,6308

Rolelr Diameter: 89mm-195mm

Belt Length: 190-3400mm

Bearing Housing: Stamping Iron

Shaft: 20-100mm,

Application: Bulk Material Conveyor

Additional Info

포장: 1) 중립 패키지 및 나무 패키지 2) 카톤 패키지 + 팔레트 3) 나무 패키지 + 팔레트 4) 고객 요청

생산력: 50000 Pieces/day

상표: XKTE / OEM

수송: Ocean,Land,Air

원산지: 중국 산동

공급 능력: 50000 Pieces/Day

인증 : ISO9001

포트: Qingdao,Shenzhen,Guangzhou

제품 설명

컨베이어 아이들러 롤러 는 모든 종류의 벨트 컨베이어에서 중요한 부분입니다. 아이들러 롤러는 아이들러 롤러 셸, 샤프트, 베어링, 베어링 하우징, 씰 및 축 클립 등으로 구성됩니다 . 씰링 시리즈 세트는 베어링을 먼지 및 습기뿐만 아니라 기타 환경 오염 물질로부터 보호합니다. 베어링은 아이들러 롤러의 가장 중요한 부분입니다. 또한, 아이들러의 품질은 개별 구성 요소의 품질 및 제조 프로세스의 품질에 따라 달라집니다.

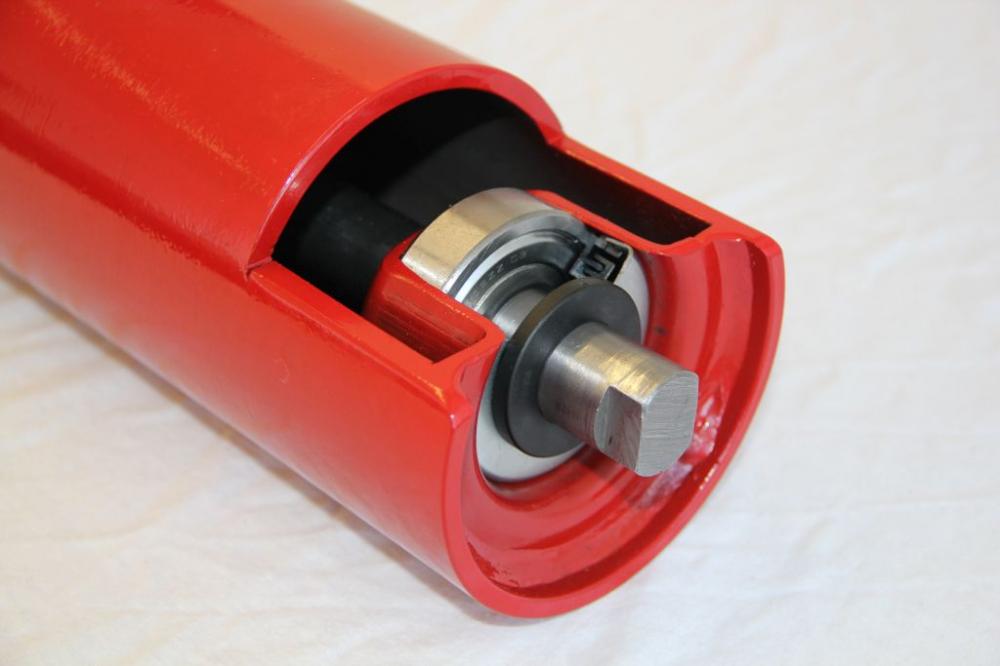

Conveyor Idler

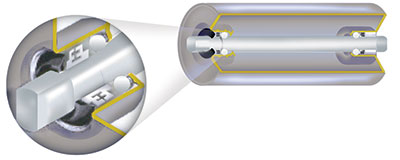

컨베이어 아이들러 롤러 구조

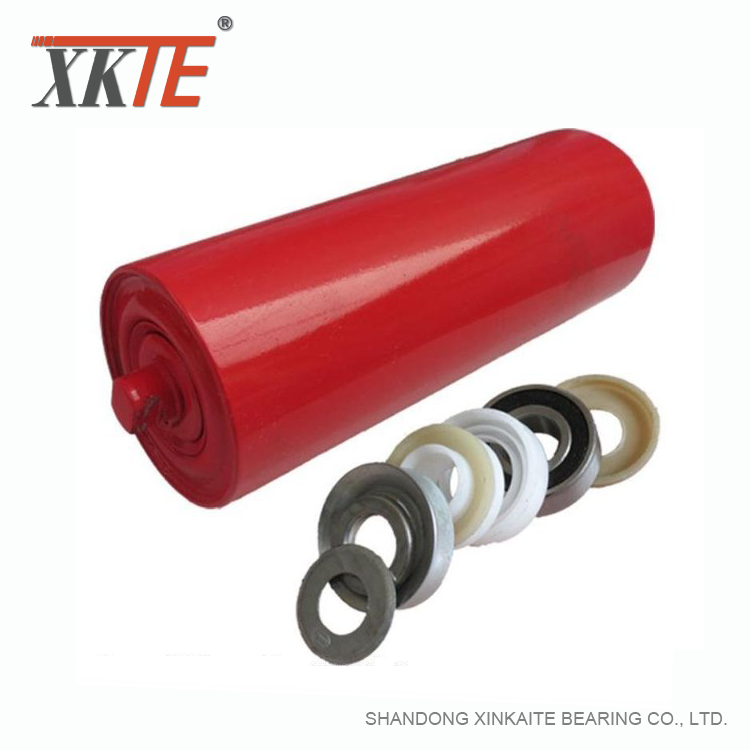

Conveyor Idler Components

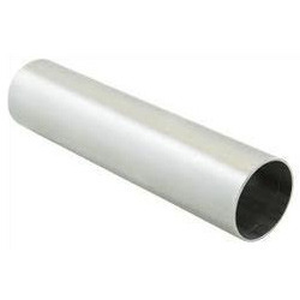

1. 컨베이어 아이들러 튜브 또는 셸. 쉘은 공차가 거의없는 스틸 튜브로 만들어져 최소의 치수로 롤러가 부드럽고 충격이없고 편심이없는 런닝을 가능하게합니다. 롤러의 최소 회전 중량으로 인해 낮은 마력이 필요하므로 운동 마찰을 최소화하여 동력과 에너지를 절약 할 수 있습니다.

2. 씰 은 먼지, 공기 및 수분의 침입을 방지하기 위해 다중 미로 형이어야합니다. 외부 씰은 내 부식성이어야합니다.

3. 베어링 하우징 은 자동 프레스 기계에서 깊게 눌러 진 스트립 강철로 만들어지며이 허용 오차는 베어링과 실링의 관련 부분을 완벽하게 일치시킵니다.

Idler Bearing Housing

4. 베어링. 대형 클리어런스 C3 / C4 연재 깊은 홈 볼 베어링, 큰 리벳이있는 보강 케이지, 두꺼운 내륜 및 외륜. 일반적으로 이중 밀봉 구조를 사용하여 물 및 먼지 방지 능력을 향상시킵니다.

독특한 디자인 내 압성 깊은 그루브 볼 베어링 : 6200 시리즈 -6300 시리즈

1. KA / TN / TN9 나일론 리테이너 타입

2. 개방형

3. 밀폐형

4. CSK 시리즈 단방향 클러치 베어링

3 Bearing For Idler Roller

아이들러의 다른 주요 제품 :

6200/6300 시리즈 깊은 홈 볼 베어링

6200/6300 시리즈 볼 베어링은 중하 중 하중에 적합하며 다양한 적용 속도와 정밀한 요구 사항을 충족하도록 구성 할 수 있습니다. 철근 리테이너, 수퍼 그라인더 깊은 홈, 매끄러운 레이스, 더 두꺼운 내부 및 외부 링.

6200/6300 Series Deep Groove Ball Bearing
Model	Bore Size(mm)	Outer Diameter(mm)	High(mm)	Weight(kg)	ball no.	Cr(kN)	Cor(kN)
6204	20	47	14	0.106	8	12.8	6.65
6205	25	52	15	0.128	9	14	7.85
6305	25	62	17	0.232	7	20.6	11.3
6306	30	72	19	0.346	8	26.7	15
6307	35	80	21	0.457	8	33.4	19.3
6308	40	90	23	0.639	8	40.8	24
6309	45	100	25	0.837	8	52.8	31.8
6310	50	110	27	1.082	8	61.8	38
Material Chrome Steel GCr15

5. 샤프트 : 샤프트는 추운 그려진 둥근 막대로 형성되고 베어링의 정확한 조립을 보장하기 위해 ISO에 맞게 조정됩니다.

Shaft

컨베이어 아이들러 롤러 크기 :

Standard Diameter		Standard Inner Diameter(mm)	Length scope(mm)	Bearngs Type
mm	Inch	Standard Inner Diameter(mm)	Length scope(mm)	(Min-Max)
89	3 1/3	60/50	170-3400	6204
102	4	76	170-3400	6204 6205
108	4 1/4	89/76/60	170-3400	6204 6205
114	4 1/2	89/76	170-3400	6204 6205
127	5	89	170-3400	6204 6205
133	5 1/4	89/70/63.5	170-3400	6204 6205
140	4 1/2	89	170-3400	6204 6205
152	6	108/76	170-3400	6204 6205 6206 6305 6306
159	6 1/4	108	170-3400	6204 6205 6206 6305 6306
194	7 5/8	159/133	170-3400	6205 6206 6305 6306 6307 6308

풍모:
리턴 벨트 지원
탁월한 진원도, 우수한 동적 밸런싱
원활한 작동, 쉬운 교체
긴 수명, 유지 보수 불필요

응용 분야 :

1. 화학 산업
2. 비료, 소금, 설탕, 펄프 종이, 산성 및 알칼리성 등
3. 일반 산업
4. 석탄 채광, 시멘트, 콘크리트, 석회석 및 채석장 등
5. 작동 조건
6. 항만 및 물류

특별 : XKTE - 금연실을 yor 기술의 볼 베어링과 롤링 베어링

XKTE는 컨티뉴 어 컨베이어 의 기계적 적용을위한 구름 베어링 기술의 전문가입니다 .

벌크 또는 일반화물 컨베이어 여부에 상관없이 귀하의 요구 사항에 적합한 솔루션을 보유하고 있습니다. XKTE의 어플리케이션 최적화 된 구름 베어링은 모든 문제를 해결합니다. 온도, 습기, 먼지, 먼지, 진동 및 소음이 크게 다릅니다.

미국 소개 :

Shandong Xinkaite Bearing Co., Ltd.는 벌크 자재 취급 산업을위한 베어링 제조 전문 업체로서 모든 종류의 컨베이어 아이들러 부품을 공급하는 전문 벨트 컨베이어 롤러 제조업체 기업입니다. 우리의 베어링은 채광 기계, 아이들러 및 역방향 롤러 및 드럼 풀리를 포함한 여러 응용 분야에서 사용되고 있습니다. 저희 공장은 중국 본토의 Yiaian Liaocheng에 위치하고 있으며 등록 상표 "XKTE"의 면적은 18,000 평방 미터입니다.

그리고 컨베이어 롤러 베어링 산업을 중심으로하는 영역에는 많은 장기 고정 파트너가 있습니다. 우리 회사는 점차적으로 거친 시장에서 베어링에 이르기까지 자동화 된 생산 라인에서 매일 생산되는 50000 개의 원 스톱 생산 라인을 구축했습니다. 모든 제품은 GB 표준 또는 특정 요구 사항 에 따라 제조됩니다 .
